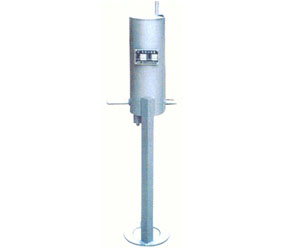

　　取樣冷卻器適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點，廣泛用于石油、化工、輕工、電力等部門的、加熱、換熱，冷卻器也可做為油泵的自封冷卻器。

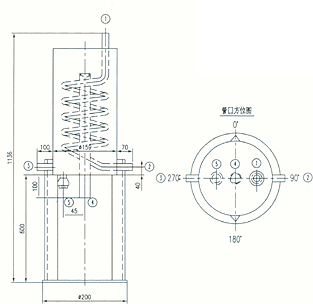

1、單一相取樣冷卻器SCXQ—IA

單-相取樣冷卻器主要性能表 管道 設計壓力 3.92MPa 殼程 設計壓力 常壓 設計溫度 350℃ 設計溫度 60℃ 操作介質 / 操作介質 水 換熱面積：0.084m2 單-相取樣冷卻器管口說明表 規格型號 (施工圖圖號） 操作介質 盤管材質 設備開口DN 1 2 3 4 5 SCXQ-1A-1(S5-10-1) 油 品 20 15 15 20 25 G1/2 SCXQ-1A-2(S5-10-2) 含硫油品 1Cr18Ni9Ti 15 15 20 25 G1/2 SCXQ-1A-3(S5-10-3) 油 氣 20 15 8(外) 20 25 G1/2 SCXQ-1A-4(S5-10-4) 含硫油氣、氫氣 1Cr18Ni9Ti 15 8(外) 20 25 G1/2

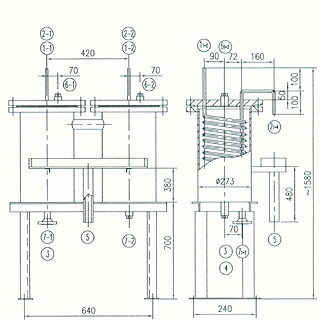

2、雙聯取樣冷卻器SCXQ-IB

雙聯取樣冷卻器主要性能表 管道 設計壓力 0.58MPa 殼程 設計壓力 0.58MPa 設計溫度 172℃ 設計溫度 60℃ 操作介質 汽、水 操作介質 水 換熱面積：1.04m2 雙聯相取冷卻器管口說明表 編號 名稱 數量 公稱直徑DN 公稱壓力PN 備注 1 水蒸汽入口 2 10 / 2 水蒸汽出口 2 10 / 3 冷卻水入口 1 40 2.0 4 冷卻水出口 1 40 2.0 5 排水口 1 50 / 6 上排空口 2 G1/2 / 帶管塞 7 下排空口 2 G1/2 / 帶管塞

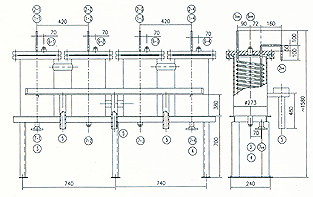

3、四聯取樣冷卻器SCXQ-IC
四聯取樣冷卻器主要性能表

編號 名稱 數量 公稱直徑DN 公稱壓力PN 備注 1 水蒸汽入口 4 10 / 2 水蒸汽入口 4 10 / 3 冷卻水入口 1 40 2.0 4 冷卻水出口 1 40 2.0 5 排水口 1 50 / 6 上排空口 2 G1/2 / 帶管塞 7 下排空口 2 G1/2 / 帶管塞
